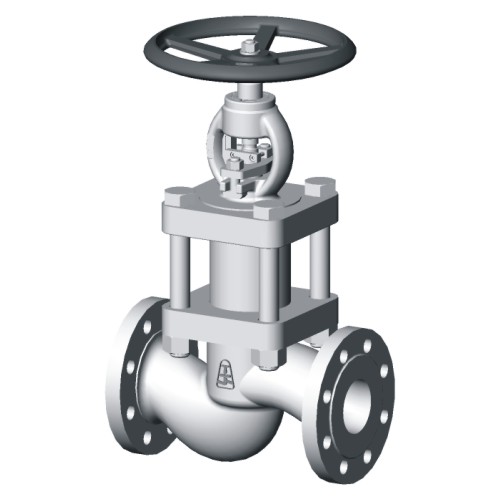

Ventil uzavírací s vlnovcem C09.1/C09.5

Popis:
– ventil uzavírací C09.1 a ventil uzavírací s regulační kuželkou a s vlnovcem C09.5
– neotáčivé stoupající vřeteno
– vlnovec zabraňuje pronikání média do ucpávkového prostoru
– klasická třmenová konstrukce
– tvar tělesa je přímý
– těsnící plochy sedel jsou navařeny tvrdokovem (13Cr) nebo Stellite 6 (mimo nerezové provedení)
– odpovídá požadavkům směrnice 2014/68/EU a normy EN 13 709
– zkoušení probíhá dle normy EN 12266-1; díl 2

Možnosti provedení:
– regulační kuželka (pro hrubou regulaci) – typ C09.5
– dle TRD 201
– TA-Luft

KATALOGOVÝ LIST

PN

10–40

DN

15–80

Pracovní teploty

-50–400 °C

Médium

voda, pára, plyny, oleje, ropné produkty, neagresivní a agresivní látky

Materiál

1.4308, 1.4408, 1.1138, 1.0619

Připojení

přírubové, přivařovací

Ovládání

ruční kolo, převodovka, elektropohon
