САМОЕ ИНТЕРЕСНОЕ КОНСТРУКТИВНОЕ РЕШЕНИЕ ЗАДВИЖКИ ВЫСОКОГО ДАВЛЕНИЯ S43 2022 ГОДА

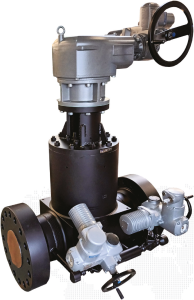

Через заказчика RKG Energietechnik GmbH в 2022 году мы изготовили и отгрузили 4 кованые задвижки высокого давления S43 DN 250/200 PN 400 с внешним байпасом в исполнении с ответными фланцами. Задвижки высокого давления S43 будут установлены в системе трубопровода для воды и пара при рабочей температуре до 500°C и давлении 150 и 400 bar.

Кованые задвижки высокого давления S43 мы начали производить в 2012 году, реагируя на последние тенденции в области энергетической промышленности, и сегодня они установлены на ряде тепловых станций и промышленных объектов в разных странах, например, в Германии, Казахстане, Латвии, Чешской Республике и Словакии.

Решение особых требований заказчиков в области конструкции не является для нас чем-то необычным, и в соответствии с пожеланиями заказчика мы регулярно вносим изменения в конструкцию наших существующих продуктов.

РЕАЛИЗАЦИЯ АRАКО

Для корпуса задвижки была использована поковка из материала 1. 7715, в которую был вставлен гибкий клин через самоуплотняющуюся крышку. На уплотнительных поверхностях седельных колец, которые были запрессованы в корпус и зафиксированы сварным швом, применен твердый сплав, так же как и на уплотнительных поверхностях клина. Между корпусом и клином имеется точная направляющая, которая обеспечивает точную посадку клина в корпус. Герметизация крышки и сальника решена с помощью специальных графитовых уплотнителей.

Защита от повышения давления в промежуточном пространстве корпуса была решена за счет выполнения наружного двойного байпаса DN 25 с подсоединением к центральной части (пространство над клином). Для наружных байпасов были использованы запорные клапаны высокого давления V46.2 DN25 и PN 400 из материала 1. 7715  с электроприводами AUMA типа SA 10.2-F10-B1 (400 В).

Монтажная длина кованой задвижки S43 с ответными фланцами составила 1 717 мм, управление обеспечивается электроприводом AUMA типа SA14.6. Для подключения к трубопроводной системе задвижка была специально модифицирована для исполнения с ответными фланцами DN200 PN400 из материала 1.7715 согласно стандарту EN 1092-1 с приварным концом 323,9×45.

В течение всего процесса производства кованых задвижек S43 проводился визуальный контроль, измерительный контроль, контроль чистоты, консервации, покрытий, радиографический контроль и капиллярный контроль. Кроме того, задвижка была испытана водой на прочность, непроницаемость, герметичность затвора и функциональность в соответствии с EN 12266-1, 2.

Благодаря сотрудничеству отделов торговли, конструкции, технологий и, конечно же, производства задвижка была успешно отгружена к полному удовлетворению заказчика.
